轻松掌握AutoCAD批量坐标输入技巧
在工程设计与制图领域，

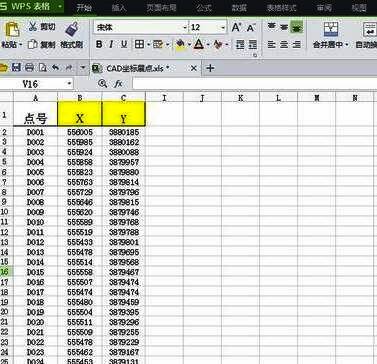

准备阶段：在Excel中整理坐标数据
首先打开AutoCAD软件并准备好待用的绘图文件。接着，将需要输入的坐标数据（包括点号、X坐标、Y坐标）录入到Excel表格中，确保每一列对应清晰，例如A列为点号，B列为Y坐标，C列为X坐标。这样的结构化数据是实现自动化操作的基础。

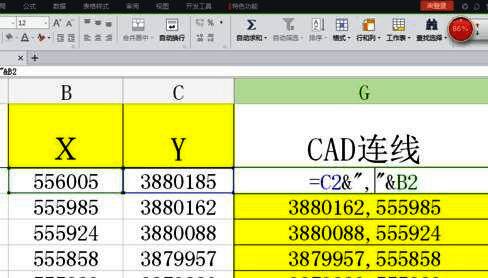

生成CAD可识别的坐标格式
在D列输入公式“=C2&\",\"&B2”，该公式的作用是将X坐标与Y坐标合并为“X,Y”格式，这正是AutoCAD命令行识别的坐标写法。按下回车后，即可生成第一个点的字符串坐标，随后下拉填充公式至所有数据行，完成批量转换。

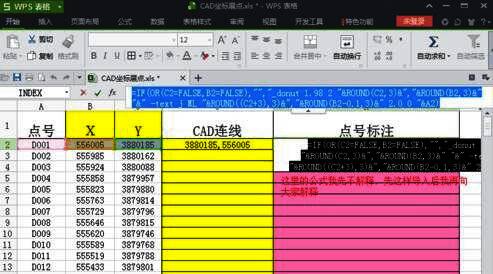

创建带标注的CAD命令语句
进入E列，输入复杂但高效的复合公式：“=IF(OR(C2=FALSE,B2=FALSE),\"\",\"_donut 1.98 2 \"&ROUND(C2,3)&\",\"&ROUND(B2,3)&\" \" &\" -text j ML \"&ROUND((C2+3),3)&\",\"&ROUND(B2-0.1,3)&\" 2.0 0 \"&A2)”。该公式包含两个核心功能：一是使用IF判断防止空值干扰；二是调用CAD的_donet命令绘制小圆点作为标记，并通过-text命令在附近添加点号标注。所有数值均保留三位小数，确保精度。

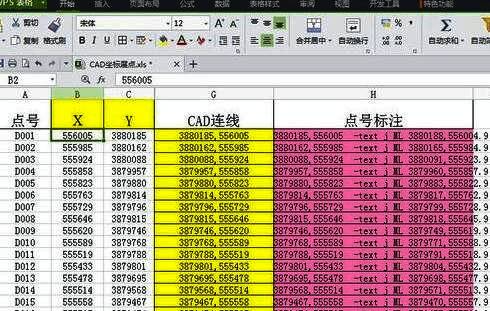

批量填充并复制生成的命令
将E列的公式向下填充至所有坐标行，确保每一行都生成对应的CAD命令语句。完成后，选中E列中所有非空单元格（即黄色标记列），使用Ctrl+C快捷键进行复制，为下一步粘贴至CAD命令行做准备。

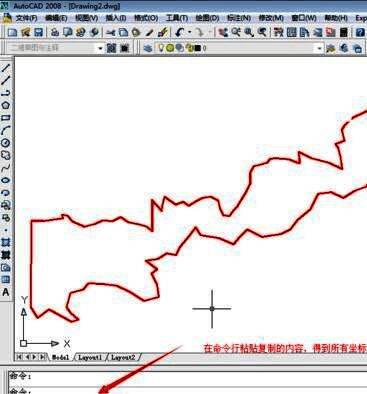

在CAD中绘制坐标连线图
切换回AutoCAD界面，输入多段线命令“PL”并回车。此时命令行处于等待坐标输入状态。直接在命令行点击鼠标右键，选择“粘贴”或使用Ctrl+V快捷键，将之前复制的坐标字符串批量粘贴进去。AutoCAD会自动逐个读取坐标并连接成线，瞬间完成复杂路径的绘制。

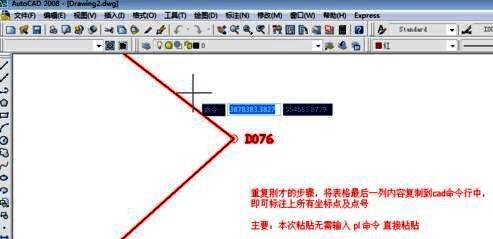

同步完成点位与编号标注
重复上述复制粘贴步骤，将E列生成的完整命令（包含圆点与文本标注）同样粘贴到CAD命令行中。系统会依次执行每个命令，在对应坐标位置绘制直径约2单位的圆点，并在其侧方标注点号，实现可视化识别。
原理揭秘：Excel公式即CAD命令流
为了帮助理解这一技巧的核心逻辑，可在CAD中按下F2键调出文本窗口，查看完整的命令执行记录。你会发现，粘贴的内容正是AutoCAD原生支持的命令序列。Excel中的公式本质上是在预构建这些命令，通过参数化方式实现自动化输入，极大提升了操作效率与准确性。
