Auto CAD2020图形界限设置全攻略，新手必看操作技巧！

掌握Auto CAD2020图形界限设置的核心方法

在使用Auto CAD进行绘图设计时，合理设置图形界限能够有效提升绘图区域的规范性与操作效率。许多初学者在使用Auto CAD2020时，常常不清楚如何正确设定绘图边界，导致绘图空间受限或布局混乱。本文将为你详细拆解设置图形界限的完整流程，步骤清晰、操作简单，助你快速上手。

启动命令并进入图形界限设置

首先打开Auto CAD2020软件，在命令行中输入“limits”指令，随后按下空格键确认执行。该命令是进入图形界限设置的关键入口，输入后系统会提示用户设置新的界限参数。

调用格式菜单完成初始设定

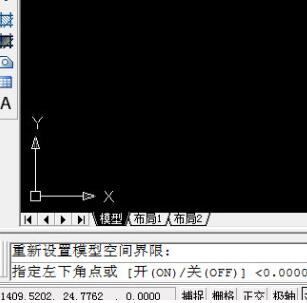

在成功输入命令后，可选择通过菜单栏中的“格式”选项进入“图形界限”功能模块，或直接在命令行继续操作。此时软件将提示“重新设置模型空间界限”，表示已准备就绪，等待用户输入具体数值。

确认默认界限并执行回车

出现“重新设置模型空间界限”提示后，无需立即输入数据，先按键盘上的回车键确认当前默认原点（通常为0,0），进入下一步参数配置阶段。这一步是确保后续放大倍数基于正确坐标起点的关键操作。

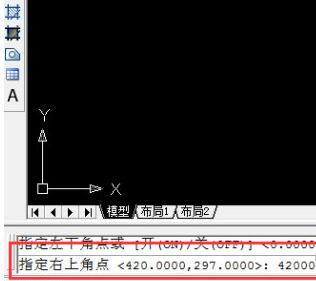

输入扩展尺寸以扩大绘图范围

接下来根据实际需求在命令行输入新的界限坐标值。例如，若需将标准A3图纸（420x297）放大100倍，则应输入“42000,29700”作为新界限右上角坐标，然后按空格确认。此操作可显著拓展可用绘图区域，适用于大型项目设计。

应用新界限范围的关键命令

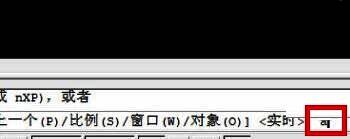

完成界限数值设定后，输入快捷命令“Z”，然后按下空格键执行“缩放视图”功能。紧接着输入“A”（代表“All），再次按下空格键，系统将自动调整视图范围，以完整显示新设定的图形界限区域。

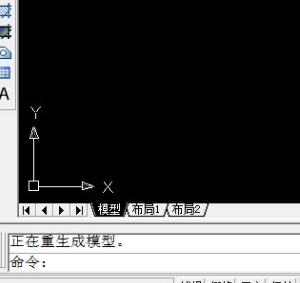

查看最终设置效果

执行完“Z”和“A”命令后，CAD绘图区域将自动刷新，显示出新设定的图形边界范围。此时用户可在扩展后的空间内自由绘图，避免超出工作区域或出现显示异常问题，极大提升了绘图的精确度与视觉体验。
