快速入门：Catia装配约束操作指南
对于刚接触Catia的用户来说，如何正确使用接触约束和定位约束是进行装配设计的关键一步。本文将带你一步步了解如何在Catia中完成接触约束与偏移约束的操作流程，即使是新手也能轻松掌握。
打开装配体并调出约束工具面板

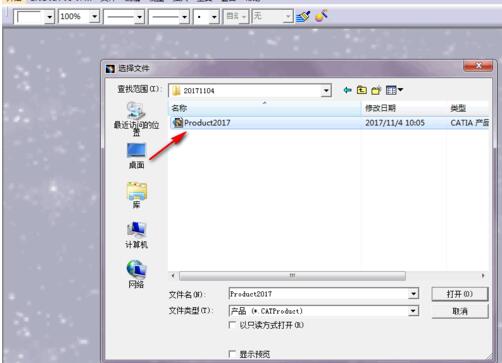

首先启动Catia软件，按下快捷键Ctrl+O打开文件选择窗口，在目标文件夹中找到并双击“Product2017”装配体，进入三维建模界面。
随后，在右侧工具栏中用鼠标左键拖动“约束集成工具面板”至工作区，该面板内包含相合、接触、偏移及修复部件等常用约束命令。
使用修复部件命令固定零件
接下来点击“修复部件”命令，然后依次选中需要固定的零件“20171104_2”。此时在3D视图中，该零件会显示一个绿色的约束标识，表示该零件已被锁定位置，作为后续约束的基础。
设置接触约束实现零件贴合
在约束工具面板中点击“接触约束”按钮，系统会弹出助手对话框，可直接关闭此窗口。随后依次选择两个需要建立接触关系的零件表面，这时两者之间会出现蓝色的约束标识。
最后点击“更新”按钮，这两个零件的表面将自动贴合，完成接触约束操作。
应用偏移约束实现精准对齐
继续在约束工具面板中点击“偏移约束”，依次选择零件“20171104_2”与“20171104_1”的外表面（如橙色边线区域）。

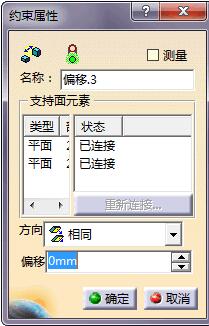

在弹出的约束属性对话框中，方向选择“相同”，偏移值设为“0mm”，确认后点击“更新”按钮，此时零件“20171104_1”的外表面会自动对齐到“20171104_2”的外表面上，完成精确装配。
