轻松掌握Catia装配技巧
Catia作为一款广泛应用于工业设计与产品开发的三维建模软件，其强大的装配功能深受工程师和设计师喜爱。对于刚刚入门的新手用户来说，如何正确使用接触约束与定位约束是学习过程中的关键一步。本文将通过详细的步骤解析，帮助大家快速掌握这一实用技能。
打开Catia并加载装配文件

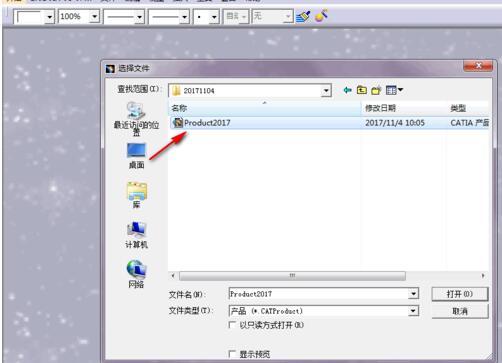

首先启动Catia软件，按下快捷键Ctrl+O，系统会弹出“选择文件”对话框。在本地文件夹中找到所需的装配体文件（例如Product2017），双击打开即可进入3D工作界面。
调出约束工具面板
进入3D界面后，在右侧工具栏中找到“约束”相关的集成工具面板，用鼠标左键将其拖拽至合适位置固定。该面板集成了多种基础约束命令，包括相合约束、接触约束、偏移约束以及修复部件等，便于用户快速调用。
使用修复部件命令锁定零件
点击“修复部件”命令，随后选择需要固定的零件（如零件体20171104_2）。此时在3D视图中该零件会出现绿色的约束标识，表示该零件已被成功锁定，后续操作将以其为基准进行装配。
添加接触约束实现表面贴合
在约束工具面板中点击“接触约束”，系统会弹出助手对话框，可将其关闭。随后依次选择两个需要接触的零件面，这时它们之间会显示出约束符号。点击“更新”按钮后，两个零件的表面便会实现物理接触效果。
应用偏移约束实现精准对齐

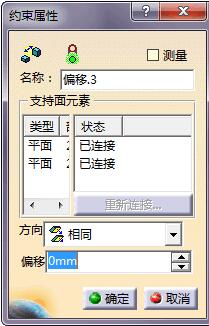

继续在约束面板中点击“偏移约束”，依次选择两个零件的外表面（如零件20171104_2和20171104_1的橙色边线区域）。在弹出的约束属性对话框中，设定方向为“相同”，偏移值设为0mm。点击“更新”后，零件20171104_1的外表面将自动对齐至20171104_2的外表面上，完成精确装配。
